在 SOLIDWORKS 中当我们模型的主体结构过渡存在落差的时候如何才能创建出美观的圆角呢？本期小诺将为大家带来一个客户案例，解析此结构中的圆角创建过程，希望可以帮助大家提升建模处理思路。

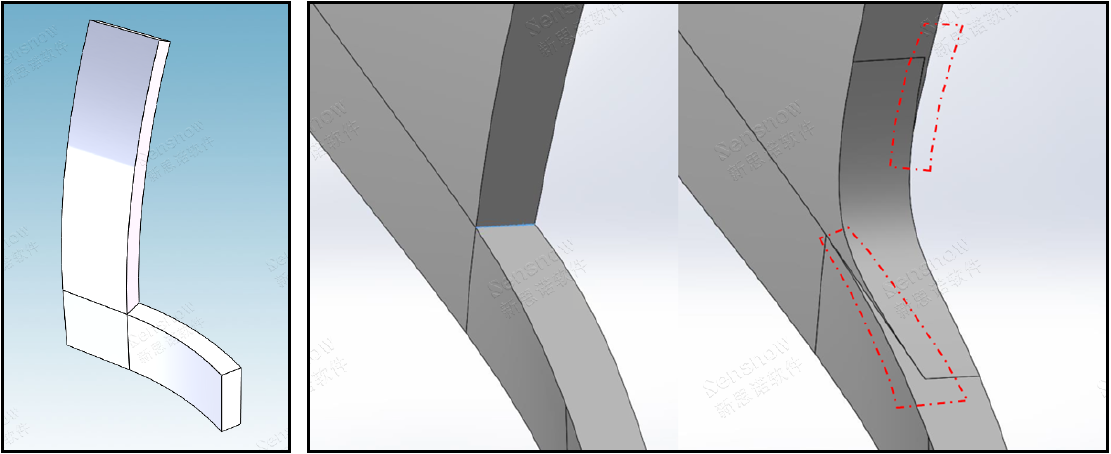

模型结构如下图，客户在对模型内直角边线创建圆角后出现了断层的现象，所创建的圆角特征没有完全覆盖圆角在模型上的两个连接表面！边线倒圆角和使用面倒圆角都无法创建出想要的效果。

如何去创建？？？

一定不能使用圆角特征来创建了，这是必然的。

既然不能使用常规手段来创建那么可以使用曲面的方式辅助创建出来，因为曲面没有厚度，曲面上的圆角也就不会出现断层，可以在曲面上创建出圆角后再将曲面进行加厚处理成实体。

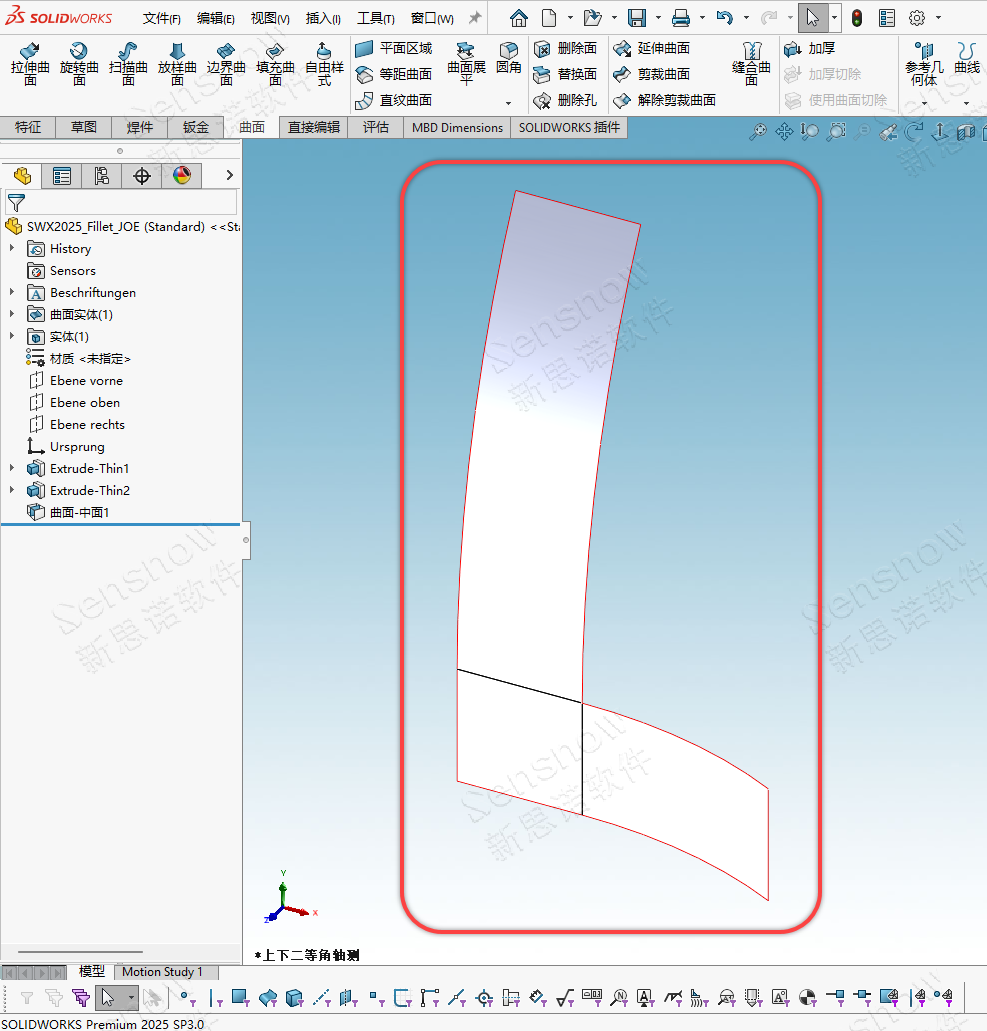

我们点击“中面”功能，选取一个模型外表面后在特征的属性管理器中点击“查找双对面”即可完成中面的抽取。

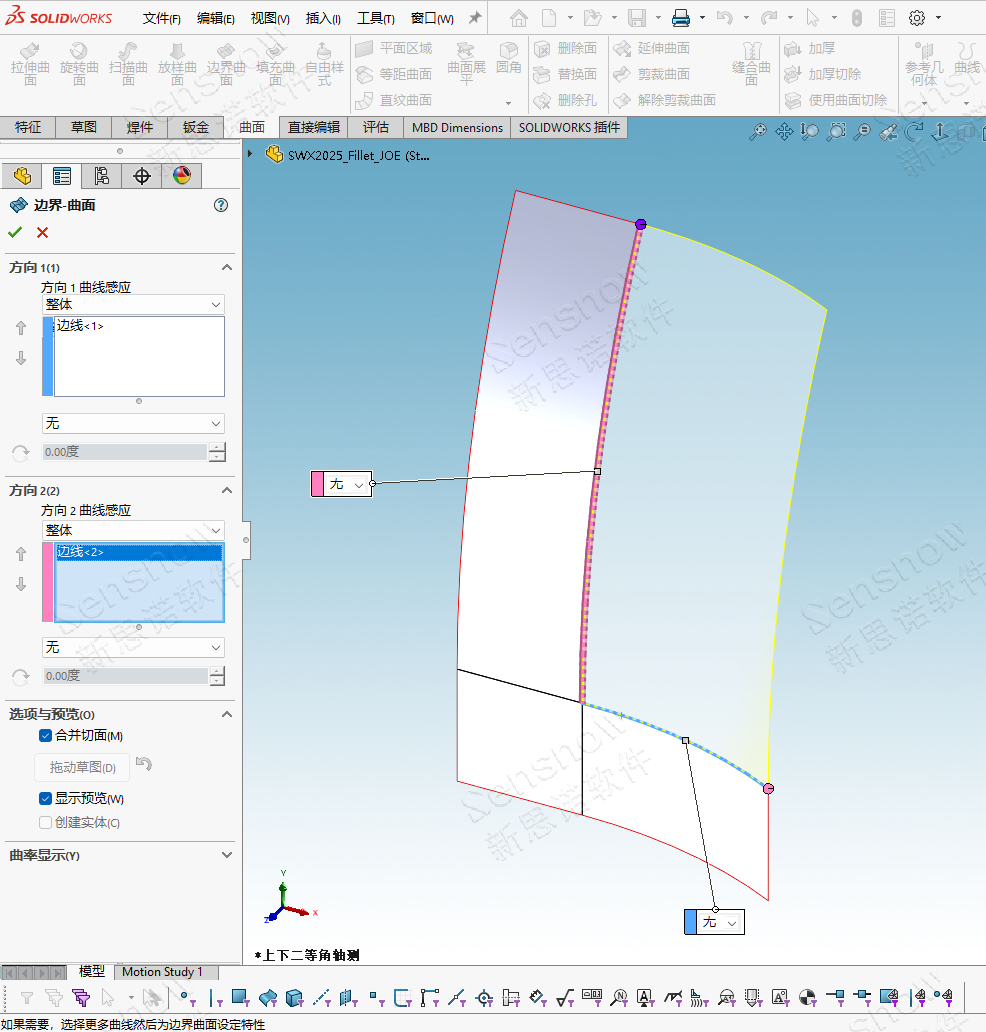

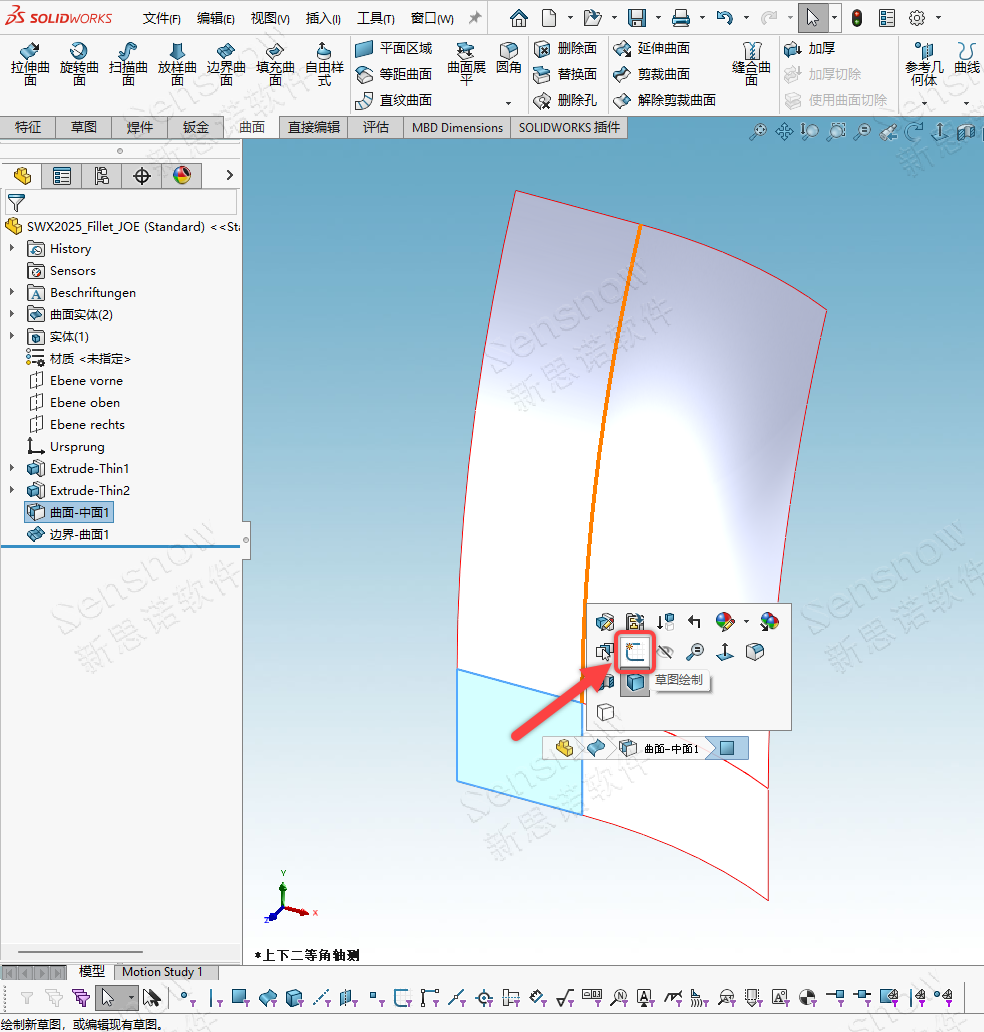

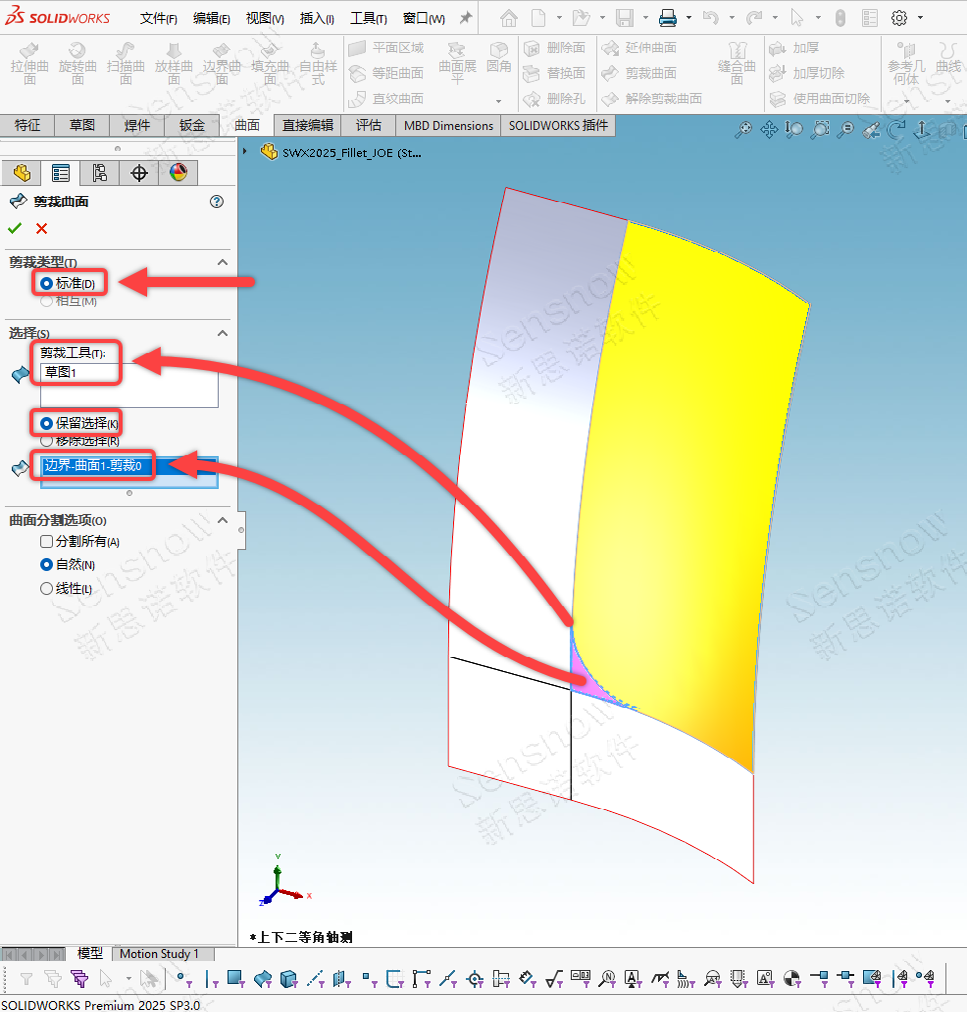

使用边界曲面或扫描曲面将豁口填补，并在曲面的平面部分创建一个草图，作为曲面剪裁的刀具，将曲面剪裁为我们需要的形状，再使用缝合曲面将多个曲面缝合为一个曲面。最后再将曲面加厚即可满足我们的要求，也就不会出现断层现象了。

点击查看视频操作演示
