在日常设计作业过程中为了使模型效果更加贴合实物，除了对模型进行三维建模外对应用在模型中的贴图也至关重要。很多时候我们即使使用三维建模技术在模型中创建出苛刻的几何体特征，但是效果展示上远远低于对模型贴图，这是因为贴图是利用了实物中现有的高清图片依附在我们的模型表面中的，视觉展示上必然要强于真实几何体特征！而对于密集的散热孔、网格制品这一类的“栅格”数据来使用贴图可避免耗时的三维建模，直接通过现有的实物图片应用在三维模型中实现快速展示。
可以说在 3D CAD 中无论是对三维建模的工作量/性能流畅性还是展示效果上使用“贴图”功能是必不可少的，哪怕是简单的 Logo 相信也没有设计人员会直接在 SOLIDWORKS 中去绘制几何体。
本期小诺将为大家分享一个贴图功能故障的常见问题，由于系统和软件不断的更新迭代，尤其是在近几年用户频繁复现此问题。列出几种可能的绕行方案，希望可以在日后的工作中帮助到大家。

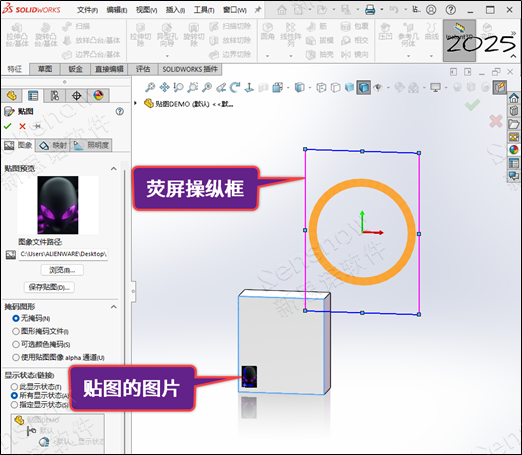

现象：贴图的图片始终固定在“荧屏操纵框”左下角！点击创建贴图后图片在模型的左下角缩小显示，或点击创建贴图后在模型中什么也不显示。
预期：贴图的图片与“荧屏操纵框”重合。

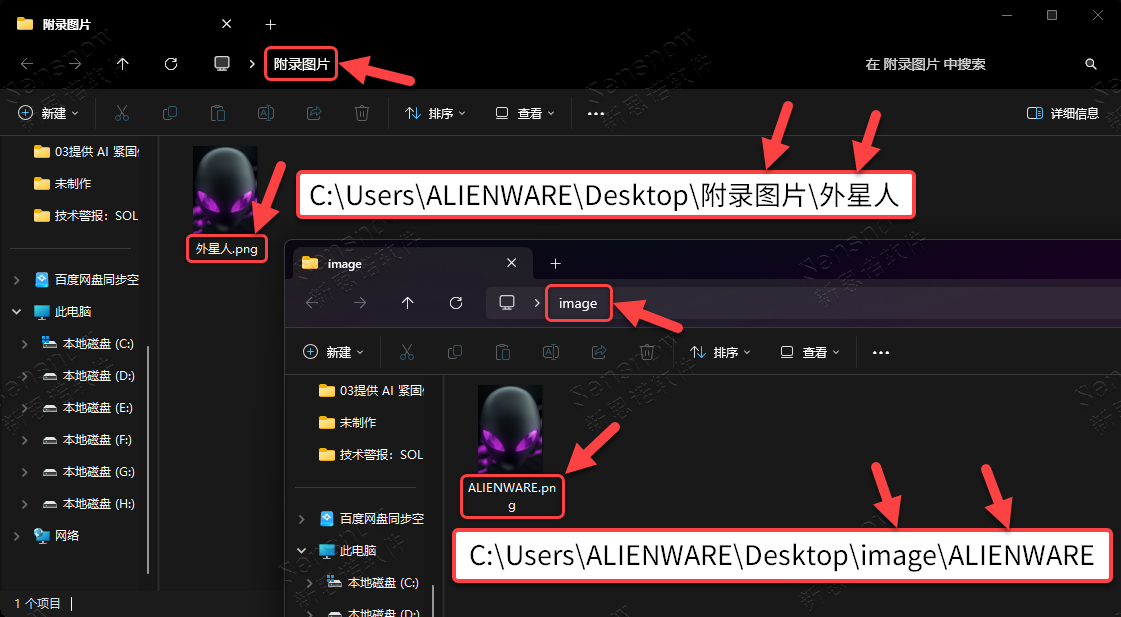

经过新思诺测试中心查证发现，对于“点击创建贴图后在模型中什么也不显示”的现象是来自于一个已知的软件 BUG ，由：BR10000350151 : Decals does not shown correctly if image name or its path contains Chinese/Korean characters 上报至达索系统研发部门；与要贴图的图片文件名称或路径名称存在中文/韩文等双字节字符有关，只要将图片的文件名称和存盘路径全部命名为英语或其它单字节文本字符即可绕行。
另外一种用户的现象则是：贴图的图片始终固定在“荧屏操纵框”左下角！点击创建贴图后图片在模型的左下角缩小显示。
这一问题常发生在未使用 SOLIDWORKS 所认证的图形显卡导致的，也就是说 SOLIDWORKS 官方在开发的初期并没有在未认证的游戏显卡或集成显卡中进行适配，功能的开发和测试的通过均是在认证的图形显卡环境下进行的。这种情况官方是不认定这是软件性能问题的，同时，由于用户的实际环境的确非 SOLIDWORKS 官方认证的图形显卡。
所以，遇到这类问题我们不能说 SOLIDWORKS 软件有这个问题，也不能说 SOLIDWORKS 完全没有问题，比较棘手，实际终端用户的环境脱离了官方的支持和维护。

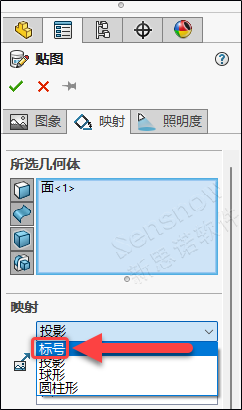

经过新思诺测试中心反复试验，针对这个现象测试出一种可行的绕行方案；那就是将属性管理器（PM）的映射方式手动更换为“标号”，更改为此类型后贴图的图片就会与“荧屏操纵框”重合，点击确认进行创建后，贴图的结果也是符合我们的预期的。
此绕行方案未必适用于所有非 SOLIDWORKS 官方认证图形显卡的终端用户，如遇到绕行方案不起作用的现象可直接向大家的增值经销商（VAR）取得联系，【青岛新思诺软件：400 636 8628】来获取更进一步的解决方案。
